煉油設備生產工藝流程概述
煉油設備廠家 2021-04-21
用NX型系列機組煉油設備生產柴油、燃料油的工藝簡單、安全，整個生產過程都是在常壓進行的，直接將原材料和催化劑投入裂化裂解反應釜內，加熱、催化、裂解、冷卻出成品油。
我們的設備是常壓環保萬能型設備，可以處理各種廢油。
我們的設備是常壓環保萬能型設備，可以處理各種廢油。

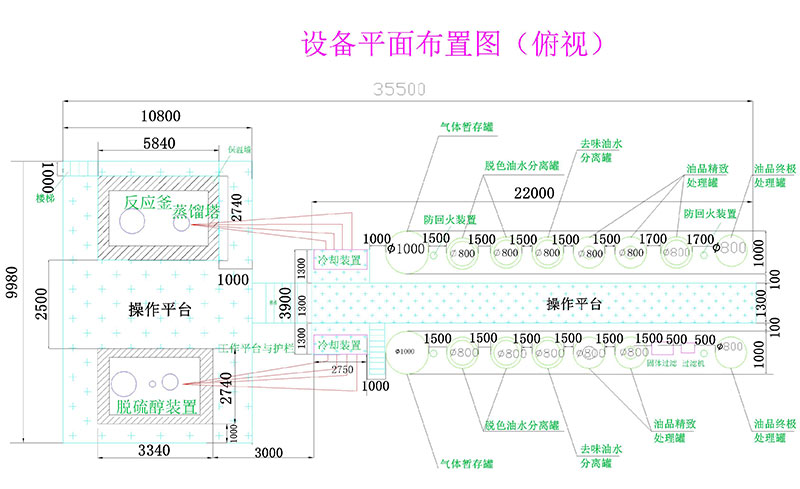

設備分為兩部分：一部分是裂化裂解反應區，一部分是精致處理區
裂化裂解區域基本概述：
1.原料通過進料口進入到裂化裂解反應釜，其中反應釜內測配備兩個燃燒機（供設備前45分鐘加熱），燃燒機的熱量為40萬大卡和80萬達卡。反應釜外側還配備四組環保燃燒器。
2.在一定條件下，原料在反應釜裂化裂解反應之后形成混合氣體進入到逆返工藝分餾塔中，合格的產品進入到冷卻系統進行冷卻，不合格的產品通過逆返工藝分餾塔返回到反應釜中繼續反應，直到產品合格為止。
3.噴淋系統是處理設備生產過程中產生的粉塵和熱量，最后由煙囪排出的只有少量的水蒸氣和二氧化碳。
4.煙囪可有可無，它可以水平放置也可以豎直放置。
精致處理區域基本概述
裂化裂解反應區形成的產品進入到冷卻系統進行冷卻，其中需要冷卻介質（因?yàn)榈貐^(qū)，溫度等條件不同，冷卻介質也不同，一般都用水）
之后會有一部分在常溫狀態下不可液化的可燃?xì)怏w，也就是甲烷到丁烷，這部分氣體通過管路回到反應釜測面的環保燃燒器供設備后續加熱，還有一部分就是冷卻之后的混合液體，它們通過管路進入到油水氣分離系統，（油走油的通道，水走水的通道，氣體走氣體的通道）。由于比重不同，氣體上行（CO、SO2、SO3、H2S、NH3等），通過防回火裝置進入到氣體暫存罐。
氣體防回火裝置有三個作用：
1.防回火
2.氣體理化指標處理
3.氣體過濾。
水通過管路進入到水處理系統，處理后的水可以用作冷卻介質作為循環水的利用，多余的水可以直接排放到土壤中。油品通過管路進入到油品催化系統，對油品進行沉降處理，也就是通過化學試劑的添加對油品進行脫色、去味和除膠質，之后油品進入到油品精致處理系統進行精致處理，然后進入到終極處理系統，最后成品油將通過地下管道輸送到油庫中，油庫需離生產區至少30米。兩個油品取樣口分別是汽油取樣口和柴油取樣口，上邊的油品自然過濾器是對油品進行過濾，取出的油樣可以進行檢測。
